Ремонтные арки делают из листовой стали, которой придают радиус колесного проема, отбортовку и рельеф наружной панели кузова. КонтурСталь использует для ремонтных арок холоднокатаную сталь толщиной 0,8 мм: такой лист хорошо формуется и близок по толщине к наружным панелям многих легковых автомобилей. Сталь 1,0 мм сама по себе не делает деталь качественнее - при ремонте важнее совпадение с кузовным металлом, точность геометрии и правильная сварка. Перед окончательной разметкой и сваркой новую арку обязательно примеряют по месту.
Что оцениваем | Зачем это нужно |
|---|---|
Холоднокатаная сталь | Позволяет сформировать ровный и сложный профиль |
Толщина 0,8 мм | Дает баланс пластичности, жесткости и свариваемости |
Способ формовки | Создает дугу, отбортовку и рельеф детали |
Контроль геометрии | Обеспечивает повторяемость формы |
Примерка по месту | Подтверждает совпадение с конкретным кузовом |
Почему ремонтные арки делают из холоднокатаной стали
Холоднокатаная сталь подходит для кузовных деталей благодаря ровной поверхности, стабильной толщине и способности принимать сложную форму. Холодная прокатка — это способ получения листа, а не отдельная марка стали, поэтому также имеют значение пластичность и механические свойства материала. Стали для глубокой вытяжки и формовки применяют как для видимых, так и для внутренних автомобильных деталей. Для ремонтной арки это означает возможность сформировать дугу, переходы и отбортовку без трещин, грубых складок и случайных переломов профиля.
Фраза «толстая и прочная сталь» сама по себе почти ничего не говорит о качестве готовой детали. Слишком жесткий лист сложнее подогнать к поверхности кузова, а металл с недостаточной пластичностью может получить заломы еще во время формовки. Наружная ремонтная арка должна совпасть с кузовом, состыковаться со здоровым металлом и после сварки позволить восстановить ровную поверхность под окраску. Поэтому материал, толщину и геометрию необходимо оценивать вместе.

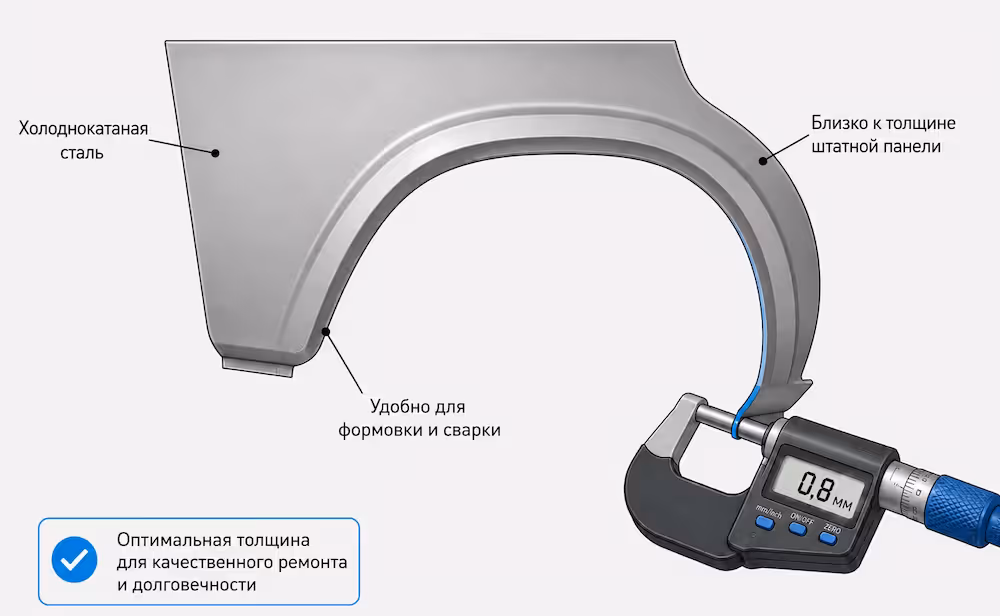

Почему КонтурСталь использует сталь толщиной 0,8 мм
Толщина 0,8 мм выбрана как практичный вариант для наружной ремонтной вставки, а не как способ сэкономить металл. Наружные стальные панели автомобилей нередко имеют близкую толщину, но конкретное значение зависит от модели и зоны кузова. Поэтому нельзя утверждать, что все заводские кузовные панели изготовлены из листа строго одной толщины, однако 0,8 мм — распространённая толщина для тонкого автомобильного металла.
Когда ремонтная деталь близка по толщине к сохранившемуся металлу, мастеру проще вывести обе кромки в одну плоскость и получить аккуратный стык. Лист 0,8 мм достаточно пластичен для формирования радиуса и отбортовки, но после установки сохраняет необходимую жесткость. При заметном перепаде толщины больше времени уходит на подгонку, рихтовку, шлифовку и подготовку поверхности. Подробнее этот вопрос раскрыт в статье о материале и толщине металла для ремонтных арок.
Что объективно лучше - 0,8 или 1,0 мм
Для типовой наружной ремонтной арки сталь 0,8 мм обычно рациональнее, но у листа 1,0 мм тоже есть реальное преимущество - он жестче и лучше сопротивляется локальному продавливанию. При одинаковой площади в детали толщиной 1,0 мм будет на 25% больше металла. Однако ремонтная вставка приваривается к заводской панели, которая часто тоньше, поэтому режим сварки все равно приходится выбирать с учетом более уязвимой стороны соединения. Дополнительная толщина не превращает наружную арку в усилитель кузова, зато может усложнить формовку и получение ровного стыка.
Сталь 1,0 мм оправдана, если такую толщину предусматривает конструкция конкретной панели, измерение здорового участка показывает близкое значение или ремонтируется внутренний либо усиливающий элемент. Поэтому правильный вывод звучит не как «0,8 мм всегда лучше», а как «0,8 мм лучше подходит для большинства наружных ремонтных вставок КонтурСталь». Она обеспечивает подходящий баланс формуемости, жесткости и совместимости с тонким кузовным листом. Перед ремонтом мастер все равно должен учитывать конструкцию конкретного автомобиля.
Ремонтные арки КонтурСталь изготавливаются из холоднокатаной стали толщиной 0,8 мм.
Нужна арка под конкретный автомобиль? Перейдите в каталог ремонтных арок или пришлите модель, поколение и фотографию повреждения. Это поможет проверить сторону детали и границы ремонтной зоны.
Как толщина металла влияет на сварку
Чем толще лист, тем больше энергии обычно требуется для стабильного проплавления. Но при ремонте новая арка соединяется с заводским металлом, который мог истончиться из-за коррозии, зачистки или предыдущего ремонта. Поэтому сварщик ориентируется на более тонкую кромку и ограничивает нагрев, чтобы не прожечь металл и не деформировать большую поверхность крыла. Режим сварки подбирают по толщине металла: избыточный нагрев повышает риск прожога тонкого листа.
Толщина 0,8 мм не делает сварку автоматической и не отменяет требования к квалификации мастера. Кузовной шов обычно собирают короткими участками или отдельными точками с паузами, а не проваривают всю дугу одной непрерывной линией. Увеличение толщины новой детали до 1,0 мм не решает проблему перегрева, потому что соседняя заводская панель остается тонкой. Режим подбирают по оборудованию, диаметру проволоки, типу соединения и требованиям к ремонту конкретного автомобиля.
Как производят ремонтные арки
Для изготовления ремонтной арки не требуется автомобильный завод с огромной линией, которая одним ударом формует целую боковину кузова. Из листа вырезают заготовку, после чего формируют основную дугу, наружный профиль и отбортовку колесного проема. В зависимости от формы конкретной модели могут сочетаться прессовые операции, гибка, прокатка профиля и локальная формовка на оснастке. Качество определяется не размером оборудования, а тем, насколько точно и стабильно повторяется форма готовой детали.
Штампованная и гибочная арка - не всегда два полностью противоположных варианта. Один участок детали может получать форму под давлением, другой догибаться, а кромка проходить отдельную операцию. Глубокая штамповка удобна для крупных серий и сложного объемного рельефа, а комбинированная технология может быть рациональнее для ремонтных деталей ограниченного спроса. Подробнее различия разобраны в статье о том, чем отличаются штампованные и гибочные ремонтные арки.
Общая последовательность производства описана в отдельном материале о том, как делают ремонтные арки. При оценке готовой детали важнее смотреть не на следы конкретного оборудования, а на отсутствие разрывов, глубоких складок, выраженной волнистости и случайных переломов профиля. Небольшое специализированное производство может выпускать качественные детали, если использует стабильную оснастку и контролирует результат. Подробнее о КонтурСталь можно узнать на странице о компании.
Как контролируют геометрию ремонтной арки
Геометрия ремонтной арки - это не только размер полукруглого выреза под колесо. Проверять нужно радиус внутренней дуги, ширину и угол отбортовки, общий изгиб панели, положение нижних краев и характерных линий кузова. Деталь может быть внешне похожа на нужную, но потребовать много лишней работы, если один из этих параметров заметно отличается. Поэтому форму контролируют по образцу, шаблону или проверочной оснастке.
При серийном выпуске особенно важна повторяемость. Удачной должна быть не только первая деталь, но и следующие арки той же модели. Производственная проверка подтверждает соответствие заданному образцу, однако она не учитывает состояние конкретного автомобиля. Кузов мог быть деформирован ударом, предыдущим ремонтом или сильной коррозией, поэтому окончательную проверку проводят непосредственно на машине.
Почему ремонтную арку примеряют перед сваркой
При примерке внутренняя дуга ремонтной детали должна совпасть с колесным проемом автомобиля по всей рабочей длине. Арку прикладывают до окончательной разметки и проверяют радиус, нижние края, общий профиль и запас металла для подрезки. Полезно временно закрепить заменяемую наружную панель, проверить её положение относительно соседних деталей и лишь после этого переходить к сварке. Такая проверка позволяет обнаружить ошибку до того, как часть кузова будет окончательно вырезана или новая деталь окажется приваренной в неправильном положении.
Небольшая подрезка по выбранной линии соединения является нормальной частью кузовного ремонта. Мастер должен удалить коррозию до прочного металла и выбрать удобную границу стыка, поэтому ремонтная вставка обычно имеет некоторый запас. Но если внутренняя дуга не совпадает с колесным проемом, сначала необходимо перепроверить модель, поколение, сторону и тип кузова. Сваривать деталь в надежде, что ее получится притянуть, не следует - это приводит к перекосу, напряжению металла и дополнительной рихтовке.
Подробнее порядок проверки разобран в статье о замене ремонтной арки. Обещание установки без примерки было бы нечестным даже для точно изготовленной арки. Каждый автомобиль имеет собственную историю повреждений и предыдущих ремонтов. Примерка является не исправлением плохой детали, а обязательным этапом правильной установки.
От чего зависит срок службы отремонтированной арки
Долговечность ремонта определяется не только тем, использована сталь 0,8 или 1,0 мм. После резки, сварки и шлифовки заводская антикоррозионная защита нарушается, поэтому металл нужно заново загрунтовать, соединения герметизировать, а скрытую полость обработать защитным составом. Покрытия, шовные герметики и составы для внутренних полостей работают как единая система защиты после кузовного ремонта. Дополнительные 0,2 мм стали не компенсируют открытый шов, остатки ржавчины или незащищённую обратную сторону панели.
Новую арку необходимо приваривать к прочному металлу, а не к расслоившейся ржавой кромке. Если поврежденную зону вырезали не полностью, коррозия может вскоре появиться рядом со свежей краской независимо от толщины вставки. Хорошая ремонтная деталь создает основу для работы, но конечный результат определяет вся технология - примерка, сварка, герметизация и обработка скрытых полостей. Поэтому качество арки нельзя объективно оценить только по цифре 0,8 или 1,0 мм.
Как выбрать ремонтную арку
При выборе проверяют марку, модель, поколение, тип кузова и сторону автомобиля. Затем оценивают границы коррозии и состояние внутренней арки, потому что одной наружной вставки может быть недостаточно. Ремонтные арки КонтурСталь изготовлены из холоднокатаной стали толщиной 0,8 мм, но перед сваркой их необходимо примерить и подогнать по месту. Перейдите в каталог ремонтных арок или отправьте фотографии повреждения - это поможет подобрать подходящую деталь и заранее определить состав ремонта. Пошаговая проверка параметров приведена в материале «Как подобрать ремонтную арку по автомобилю».
