Наружная панель снята или поврежденный участок вскрыт — теперь важно зафиксировать состояние каждой скрытой части до составления заказа: нижнего соединения, внутреннего металла, усилителя и соседней зоны у пола. Названия и функции этих деталей показаны в статье «Какие элементы порога нужны для ремонта». Здесь — последовательность проверки открытого узла и варианты списка запчастей для обсуждения с кузовщиком. КонтурСталь проверит доступные заготовки под конкретный автомобиль по его выводам и фотографиям.
Что обнаружено после вскрытия | Что записать для заказа | Что дополнительно проверить |
|---|---|---|
Повреждена только наружная панель | Наружный ремонтный порог | Кромки под сварку и нижнюю отбортовку |
Нижний шов расслоился, разрушен соединитель | Соединитель или нижний элемент по конструкции кузова | Края внутреннего и наружного металла |
Внутренняя стенка имеет отверстия или рыхлую полку | Внутренний порог и границы его повреждения | Соединение с полом и стойками |
Усилитель потерял металл, деформирован или оторван | Усилитель и допустимый способ его ремонта | Геометрию, зону домкрата и заводскую документацию |
Повреждение перешло на пол, стойку или дверной проем | Расширенный список после диагностики | Смежные элементы и дверные зазоры |

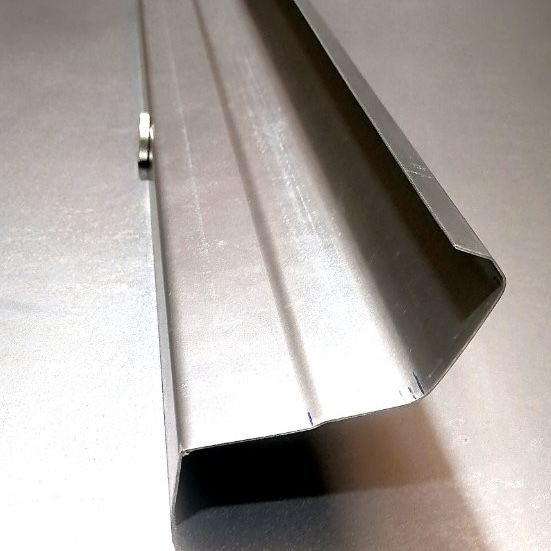

На фото - наружная ремонтная заготовка из каталога. Снимок детали не показывает, в каком состоянии внутренний порог или усилитель на конкретном автомобиле. Общая схема четырех элементов порога приведена в обзорной статье; здесь она не повторяется.
Что зафиксировать сразу после открытия узла
Перед дальнейшей разборкой полезно снять общий вид открытого порога: положение старых соединений, места сварки и соседние участки пола, стойки и дверного проема. Затем кузовщик очищает подозрительные зоны и отмечает границу прочного металла. На фотографии стоит указать перед и зад автомобиля, сторону и участок, который уже вскрыт. Это позволит отличить дефект наружной панели от повреждения нижнего соединения или внутренней стенки. Если коррозия переходит к задней арке, отдельно проверяют металл внутренней колесной ниши.
Проверку ведут по частям: нижний шов и соединитель, внутренний металл у пола, усилитель внутри короба, зона подъема домкратом. Если элемент пока закрыт оставшимся металлом, его состояние следует пометить как «не проверено». Не надо записывать в список заказа новый усилитель только потому, что его не удалось увидеть, или считать его целым по внешнему виду порога.
Если поврежден нижний шов или внутренний порог
Нижний шов может расслоиться между листами. Тогда кузовщик выясняет, разрушен ли отдельный соединитель или его функцию выполняет полка внутреннего порога на этом кузове. Одно торговое название «внутренний порог» не отвечает на этот вопрос. Для подбора нужны фото очищенного профиля и точное указание, какая часть соединения потеряла металл.
Внутреннюю деталь обсуждают, когда после очистки на ней видны отверстия, крошащийся край, расслоение или разрушенное соединение с полом. Поверхностный налет без потери металла не равен требованию менять всю деталь. Кузовщик определяет границы повреждения и допустимый способ восстановления для данной модели. Пластиковая накладка дверного проема к этому ремонту не относится.
Если поврежден усилитель
Усилитель проверяют на утрату металла, деформацию и отрыв соединений. Особое внимание уделяют зоне домкрата, но по одному замятию нельзя сказать, какой именно слой поврежден. Если рядом изменились зазоры дверей или деформирован пол, мастер проверяет геометрию и связанные элементы до выбора заготовки.
Для внутренних усилителей важны заводские ограничения. Например, в ответе I-CAR по Ford Fiesta 2012 года приведено требование Ford: частичная замена допускается только на наружной боковой панели, а внутренние усилители секционировать нельзя. Это правило относится к указанной модели; для другого автомобиля кузовщик сверяет руководство его производителя. Наличие короткой ремонтной заготовки в продаже само по себе не разрешает ее установку произвольным способом.
Три варианта списка деталей после проверки
Наружная панель, скрытые части сохранны
Мастер подтверждает прочный нижний стык, внутреннюю стенку и усилитель. Для заказа может быть достаточно наружного ремонтного порога. Длину и профиль заготовки сверяют с поврежденной зоной и автомобилем.
Повреждены несколько частей порогового короба
Например, наружная панель и нижний соединитель разрушены, а усилитель цел. Тогда в список входят только поврежденные элементы, названные по конструкции конкретного кузова. К фотографиям прикладывают отметки на каждом открытом слое, чтобы не спутать соединитель с внутренним порогом.
Затронут усилитель или соседняя силовая зона
Список нельзя свести к формуле «наружный порог плюс усилитель». Мастер проверяет пол, стойки, точку подъема, дверные зазоры и заводскую схему ремонта. Иногда нужного элемента нет среди обычных ремонтных заготовок; источник детали и способ восстановления решают отдельно.
Как передать результаты на подбор
Сделайте общий снимок стороны автомобиля и серию фото открытого узла после очистки: нижний шов, внутренний металл, усилитель, зону домкрата и границу повреждения. Добавьте заключение кузовщика по каждой части: «сохранна», «повреждена» или «пока не проверена». Укажите модель, поколение или код кузова, год, тип кузова и сторону. Порядок сверки самой заготовки есть в инструкции по подбору ремонтного порога.
По этим данным КонтурСталь проверит применяемость и наличие ремонтных элементов. Посмотреть наружные детали можно в каталоге порогов, а фотографии и список передать через контакты или в Telegram. До получения и примерки нужных деталей не вырезайте большой участок по заранее выбранной линии.
